智慧工地塔机安全监测管理系统（塔吊防碰撞）

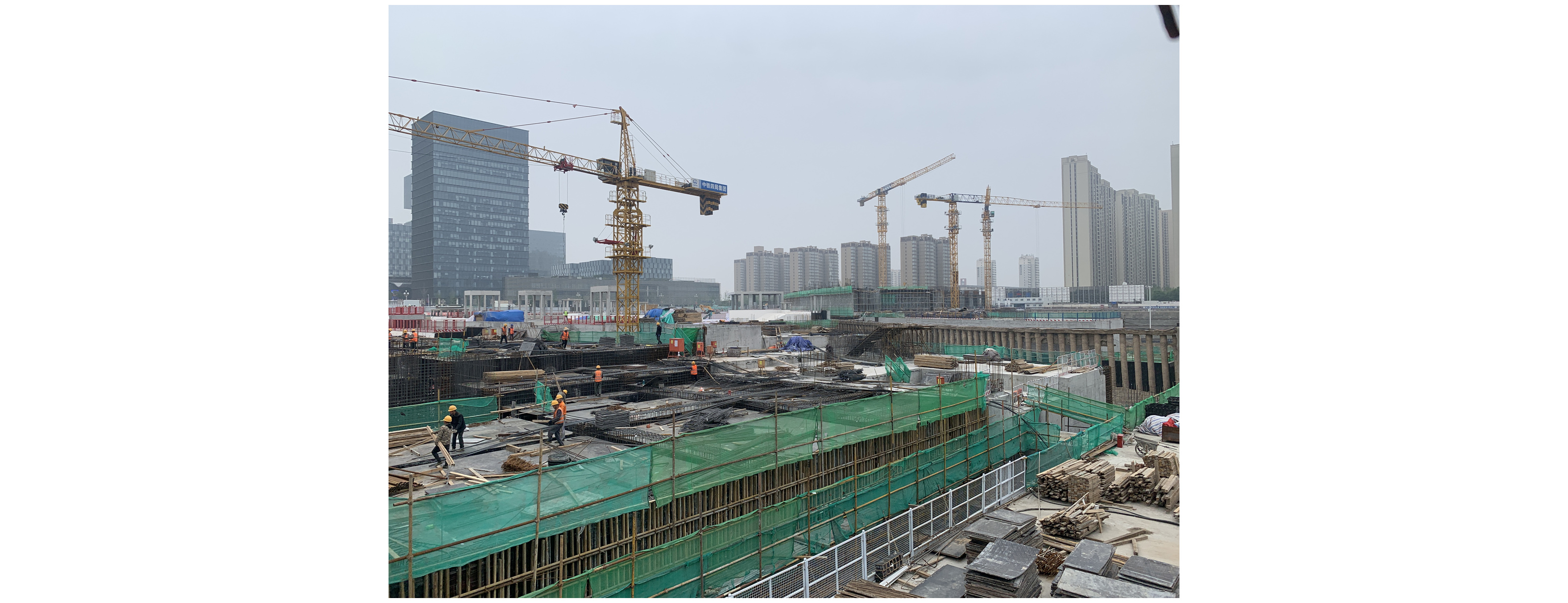

多台塔吊区域作业时，系统可通过无线通信模块自动识别塔机及其工作状态，自动计算与周围塔机的碰撞关系，存在碰撞危险可及时报警，并作出相应反应。
当两塔机之间最短水平距离和最短竖直距离同时 达到了所设置的警报范围，系统才会发出碰撞警报水平距离或者垂直距离单一方向到达警报范围则不会引起警报。两个方向同时都达到报警范围，系统会发出碰撞 报警提醒并按照“碰撞制动允许”的设置，输出相应的制动信号;两个方向同时都达到预警范围，或者一个达到预警，另一个达到报警状态，系统会发出碰撞 预警提醒。当塔机监控管理系统发出语音预警时，塔吊司机 应高度重视，并立即采取缓速操作、减档操作、踩刹车或其他安全操作措施，防止塔吊在高速运行状态下 无时间应急响应，有效预防塔群碰撞事故的发生
解决方案

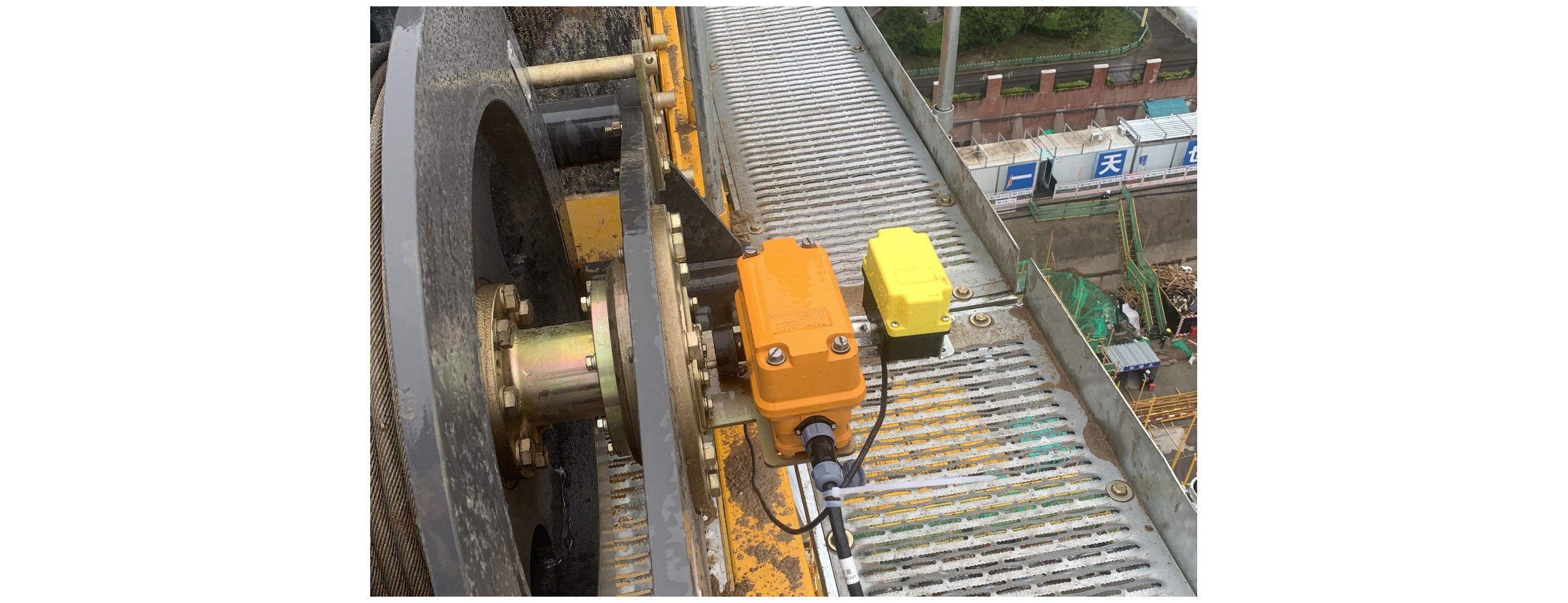

1.安装 幅度传感器，高度传感器，回转传感器，球机。
2.安装塔机安全监控系统，人脸机打卡系统。
3. 接入传感器进行调试，将所得各项方位数值进行标定校准，记录。
4.数据显示及上传 高度、幅度、回转数据。主机显示屏实时显示监控数据，司机可随时了解塔机的工作状态，利用4G技术、强大的数据库功能和完善的远程监控管理平台，塔机吊钩吊装作业超出预定值时，系统数据上传，塔机工作情况可以一目了然。
以下为系统界面展示

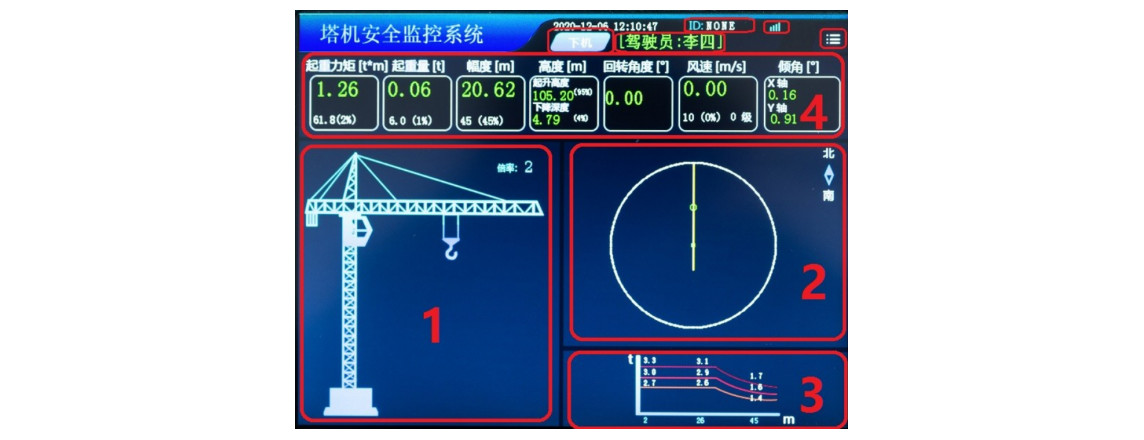

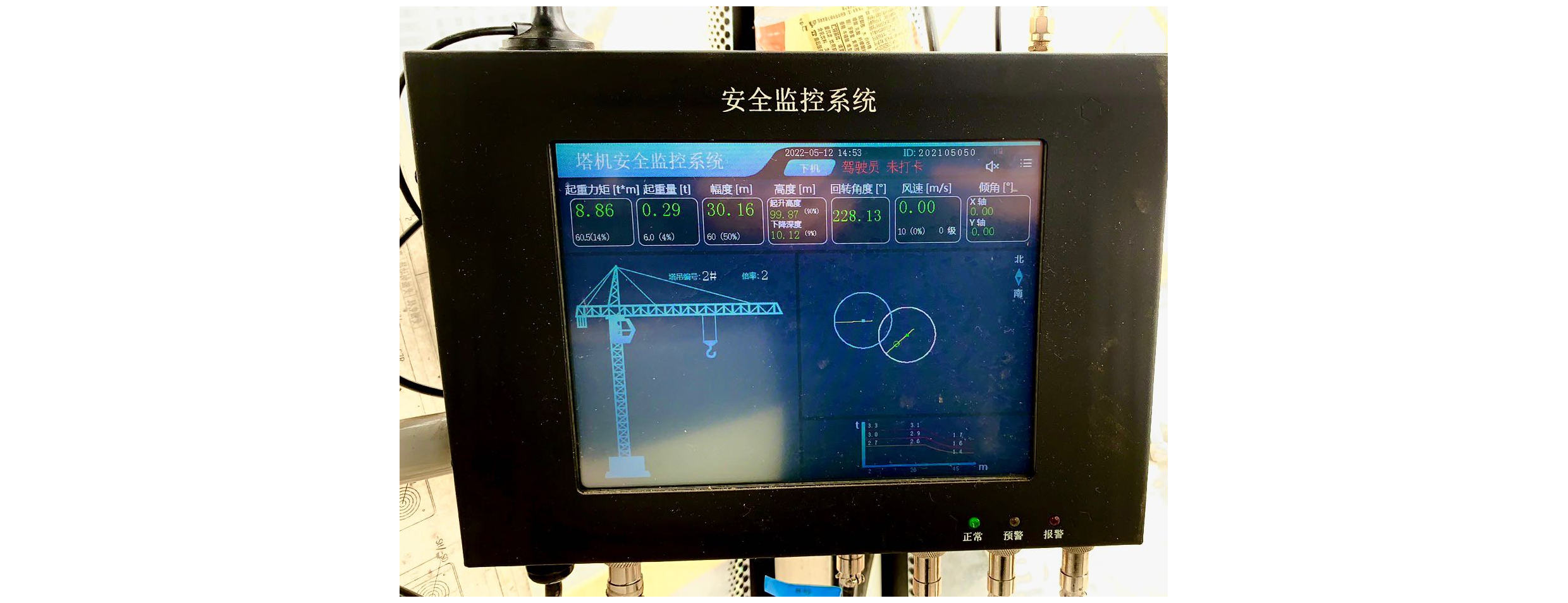

主界面：
1. 塔机实时运行情况展示，以动画的形式显示了小车和吊钩的位置。
2. 塔机顶视图实时显示，实时显示了塔机塔臂所在方位，和小车所在变幅。
3. 塔机力矩曲线显示。
4. 各项监测数据显示，各数据的显示颜色会根据状态变化；
正常：绿色
预警：黄色
报警：红色
5. 驾驶下机按钮
余下各项分别为当前驾驶员姓名、本塔机安全监控系统ID。
系统后台

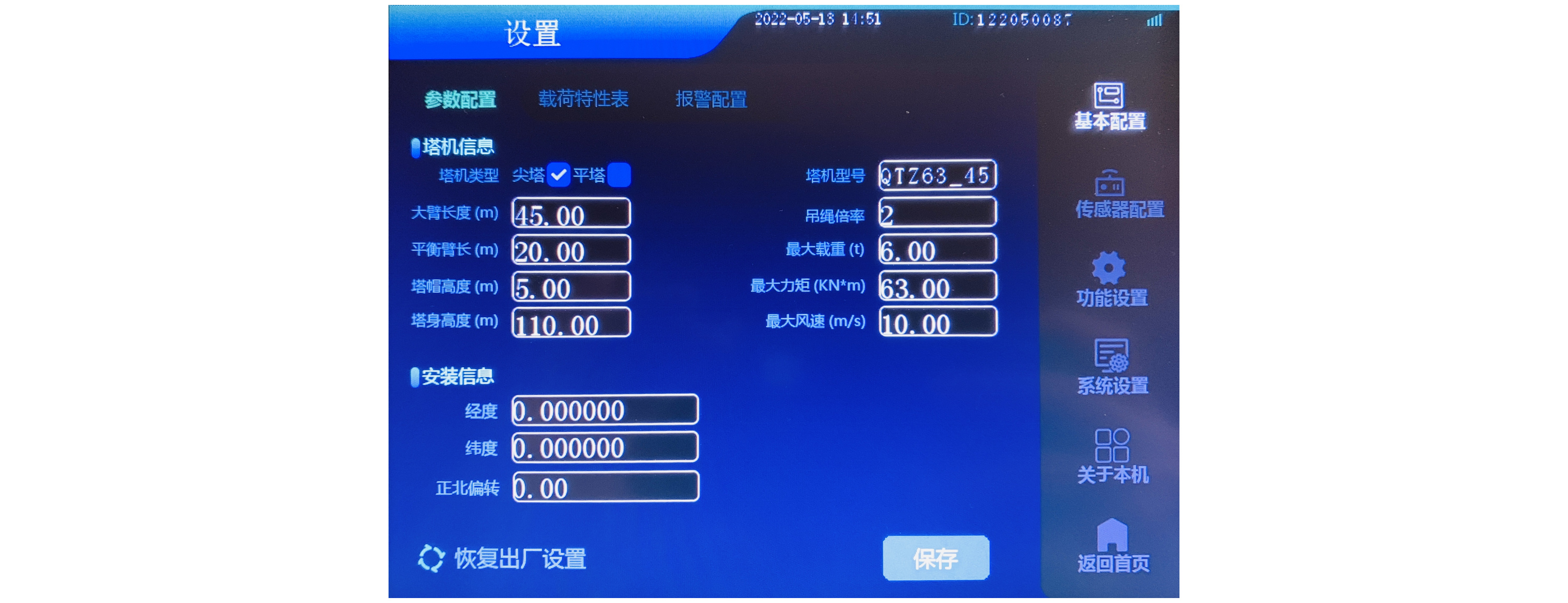

参数配置：

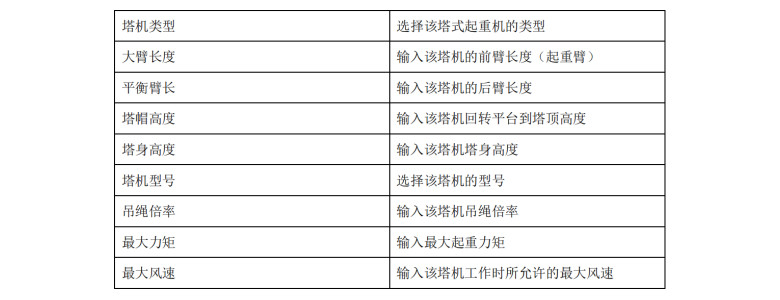

塔机信息配置和塔机安装信息配置

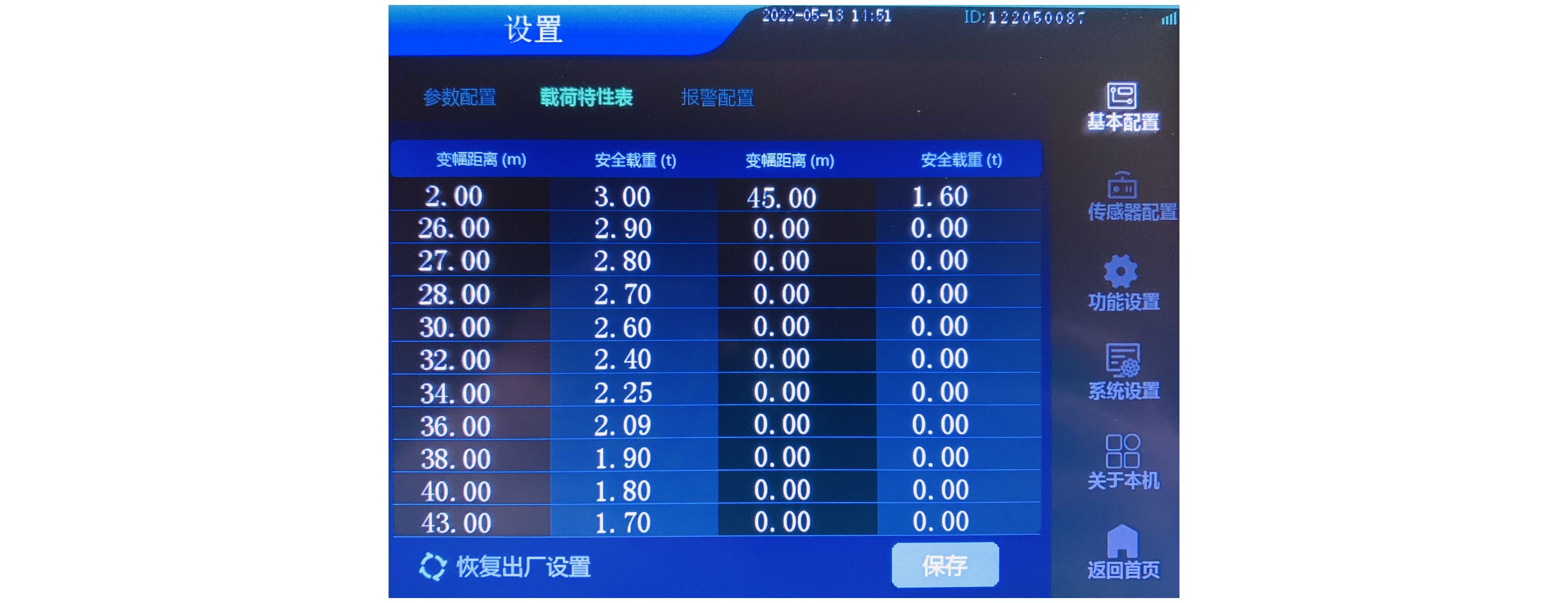

载荷特性表：
本塔机安全监控系统最多可设置 22 个点，此表会根据所选塔机型号自动切换，但是由于市面上塔机型号纷繁复杂，此表默认设置的点可能会与塔机实际载荷表有所出入，所以此表可
以人工修改，可按照所装塔机的载荷特性表修改此表。

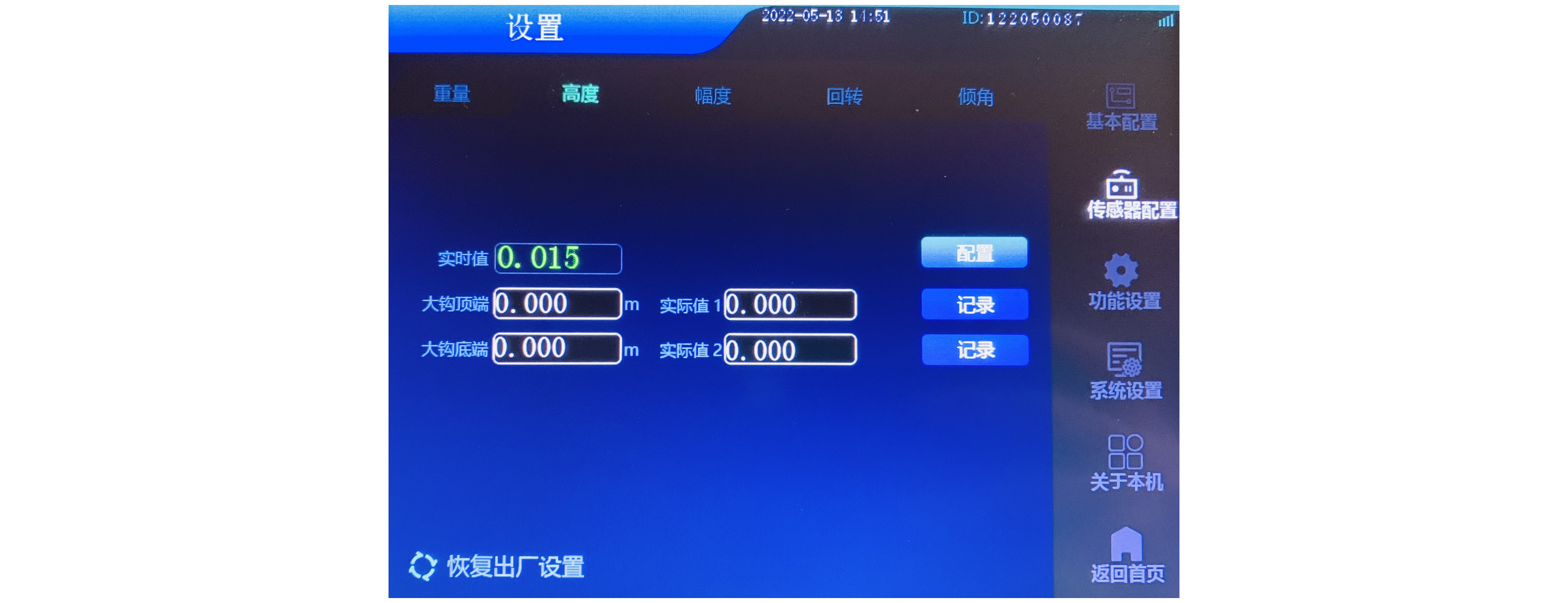

高度传感器校准

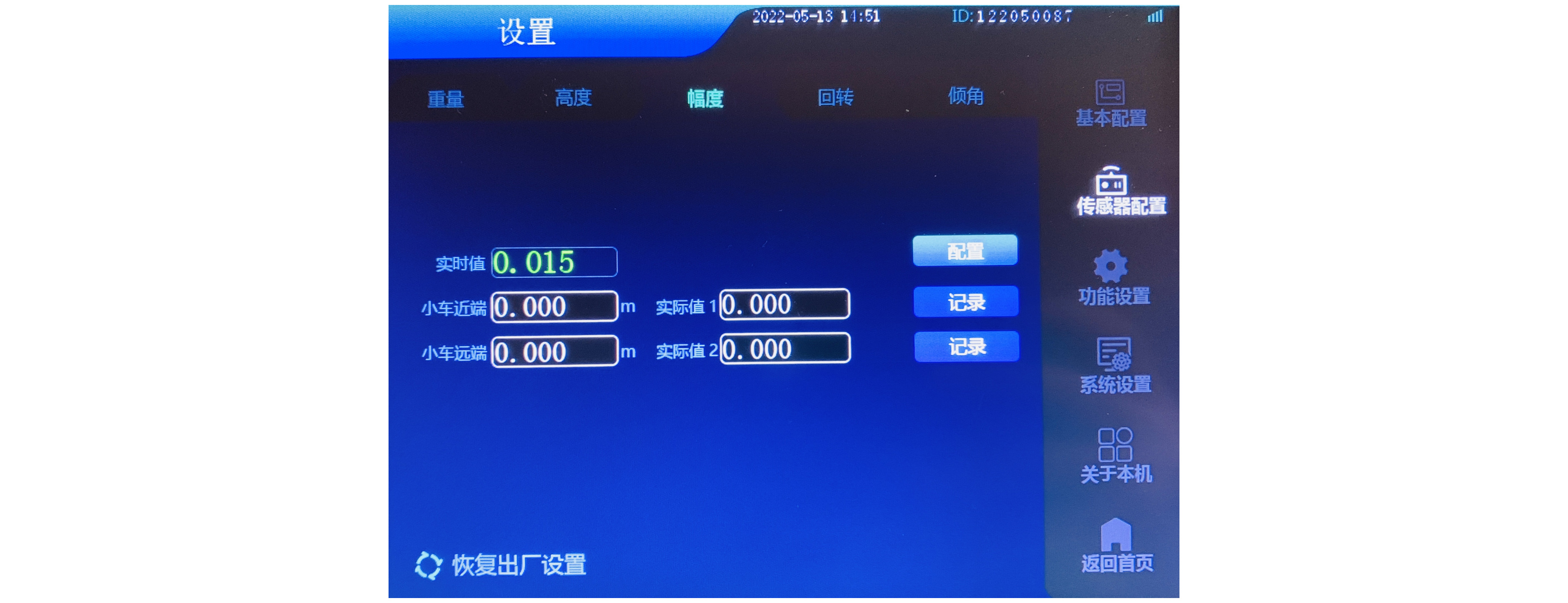

幅度传感器校准

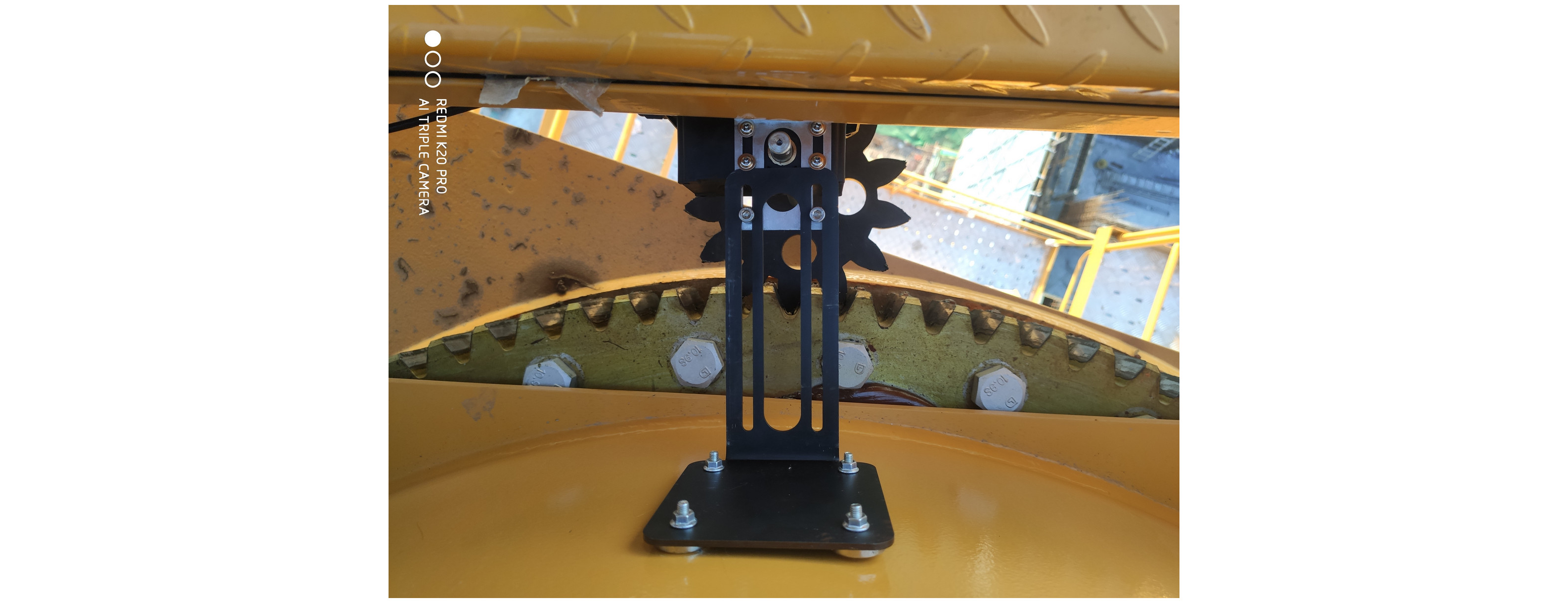

回转传感器校准
塔群防碰撞：
填写该塔机安装位置的地理经纬度，计算所得到的的数值，确定固定每台塔机的相对位置，并将周围各塔机加入至同一群落。

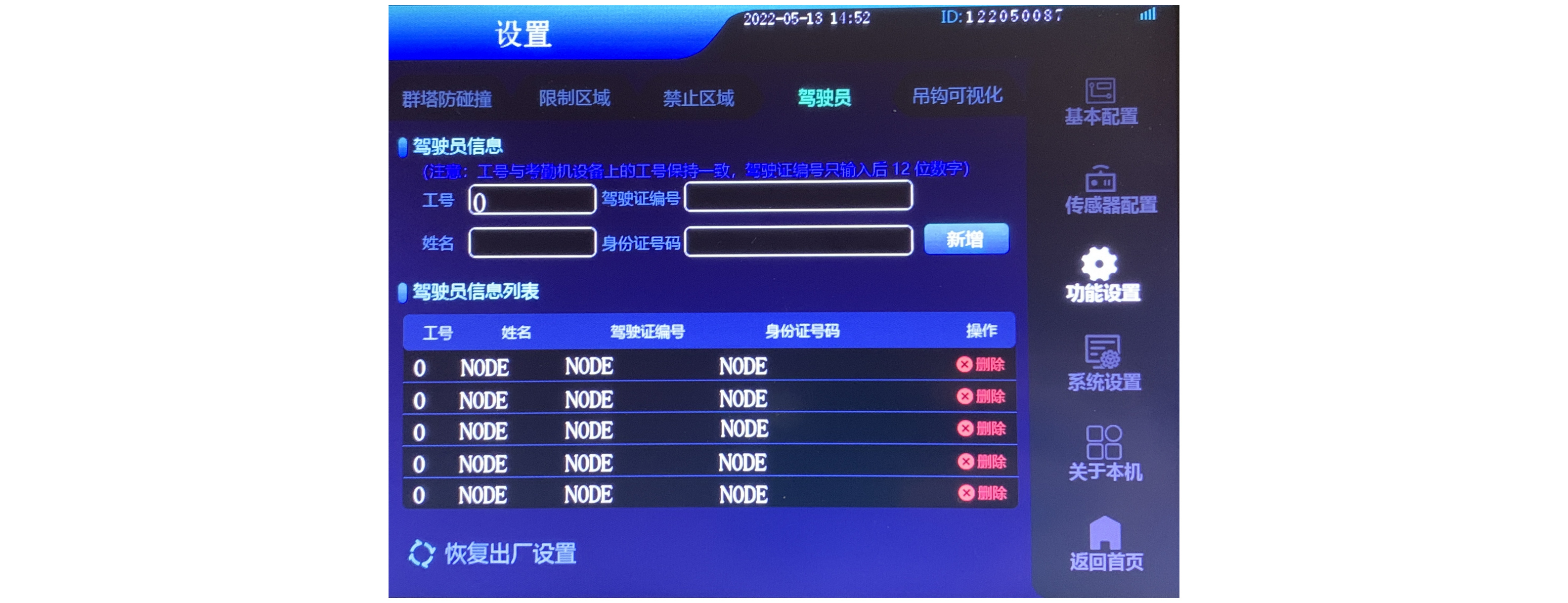

驾驶员录入
人脸机配置，将人脸机与塔机安全监控系统配置同一网段，依次录入司机工号、姓名、指纹、人脸信息。
驾驶员录入需要在考勤设备和塔机安全监控主机里同时录入。

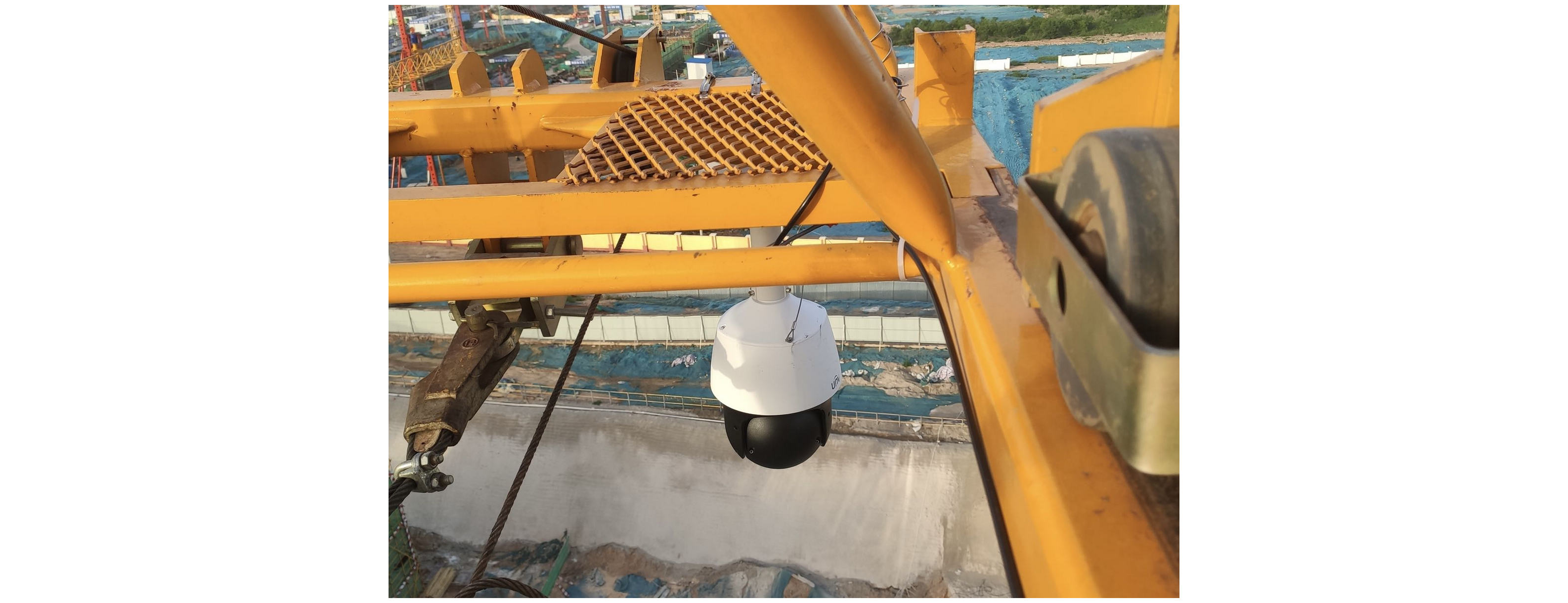

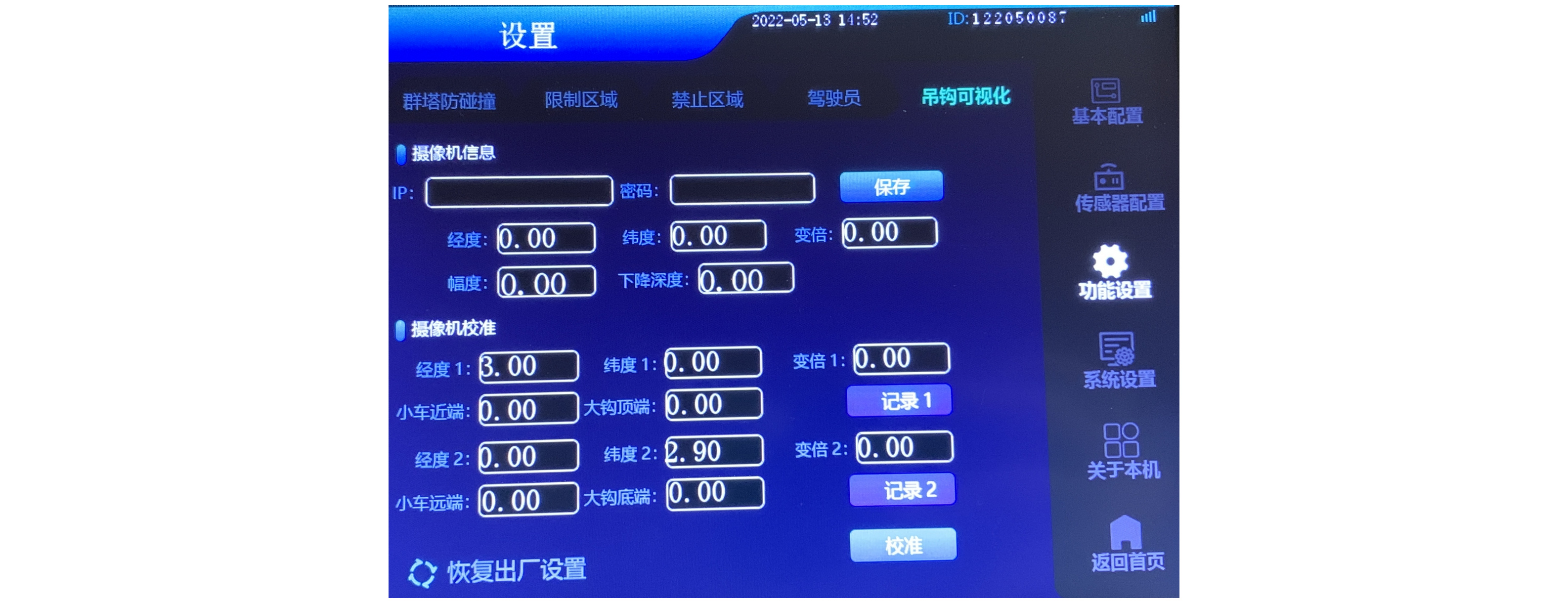

吊钩可视化：
球机与摄像机IP配置至同一网段，通过经纬度，幅度，高度，计算得出球机的变倍跟钩情况。

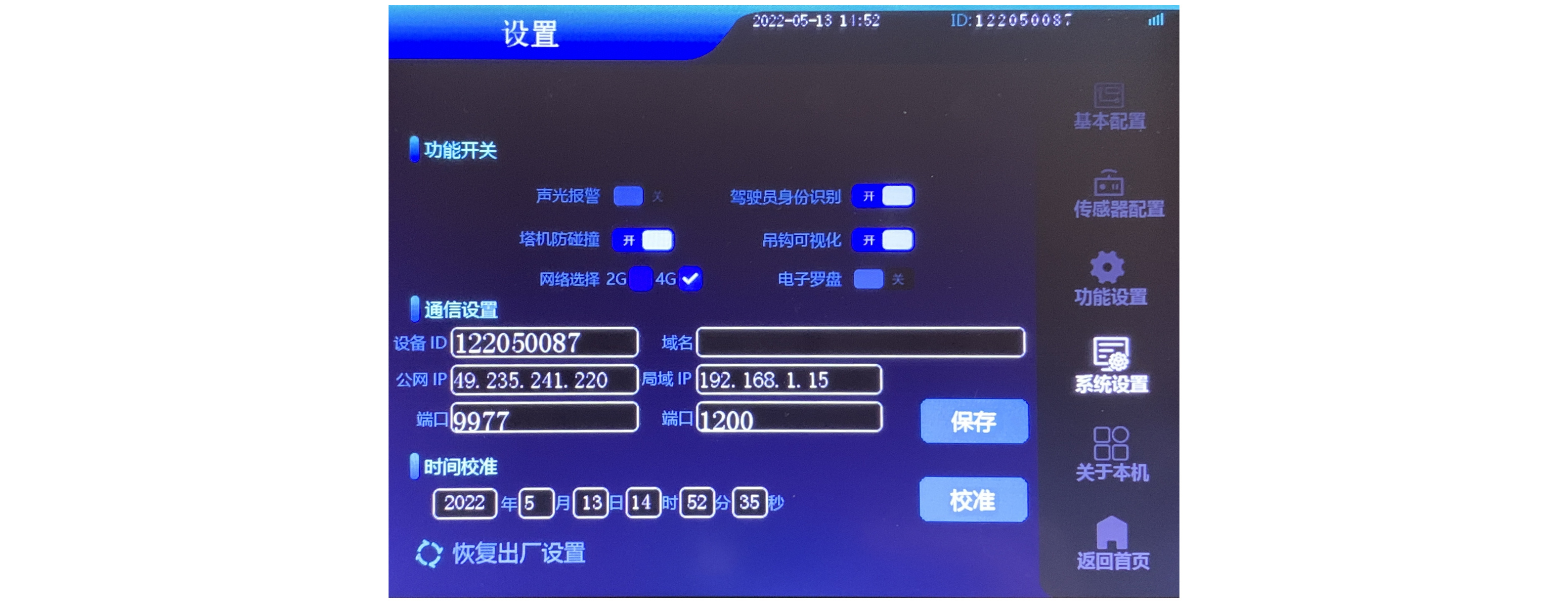

系统设置：
功能开关：按照所安装的塔机安全监控系统的配置对应选择即可。
通信设置：设备 ID 无需修改，服务器 ip、端口按照平台地址设置即可。
时间校准：本机有自动校对网络时间功能，如无网络信号可自行设置本机时间。
主机信息：
此页面主要展示本塔机安全监控系统的基本信息，其中需要安装调试人员着重注意故障信息
这一栏，此栏显示了本机外设是否出现故障，红色字体显示的传感器为出现故障的传感器。

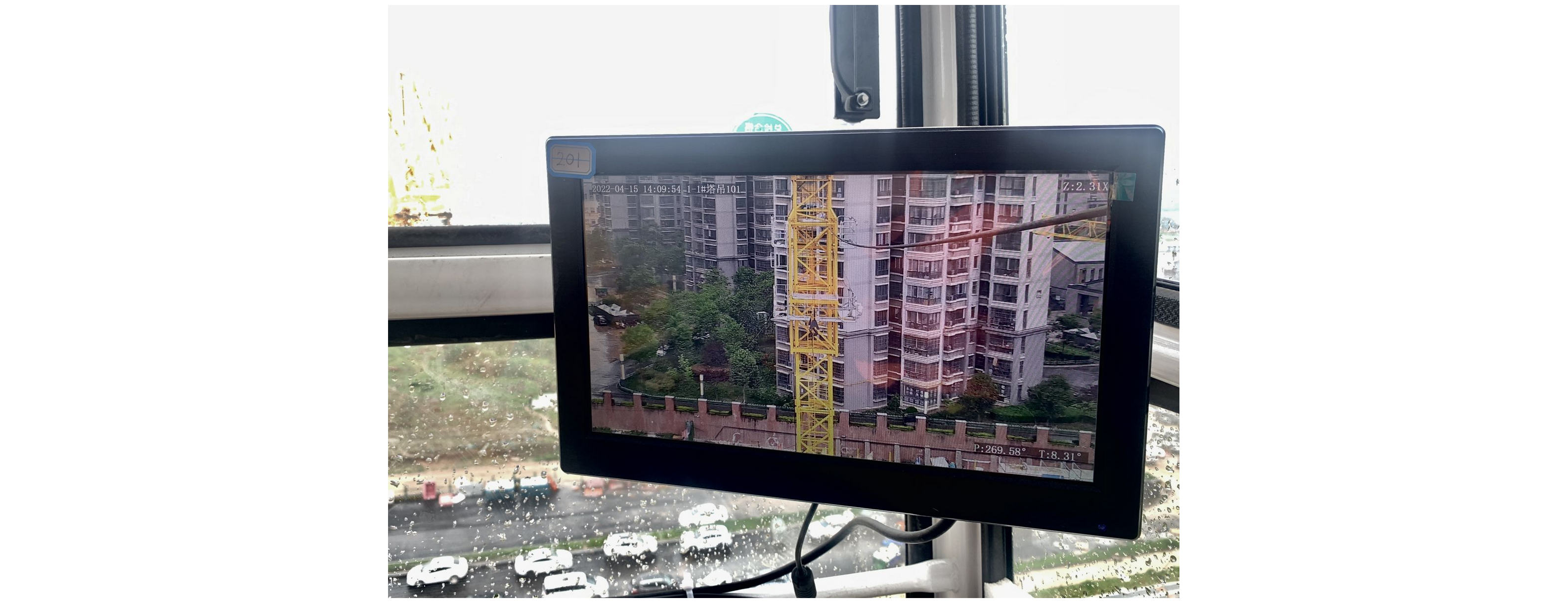

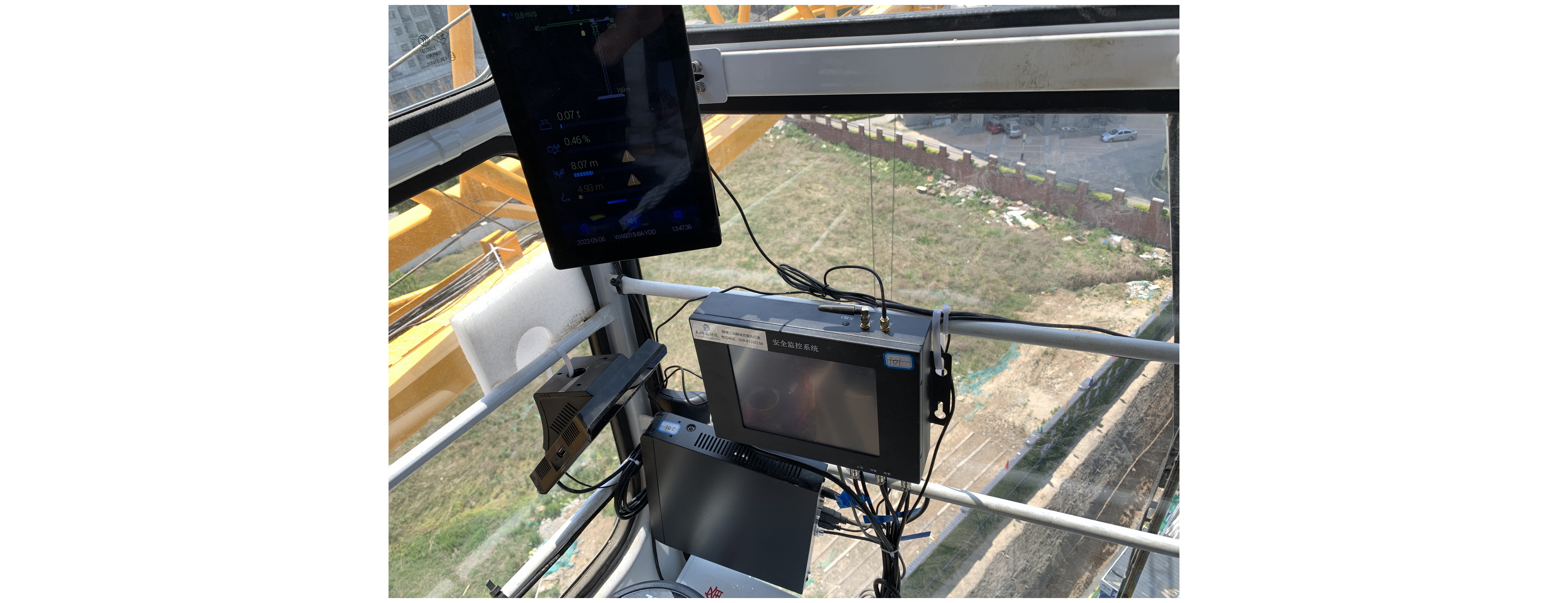

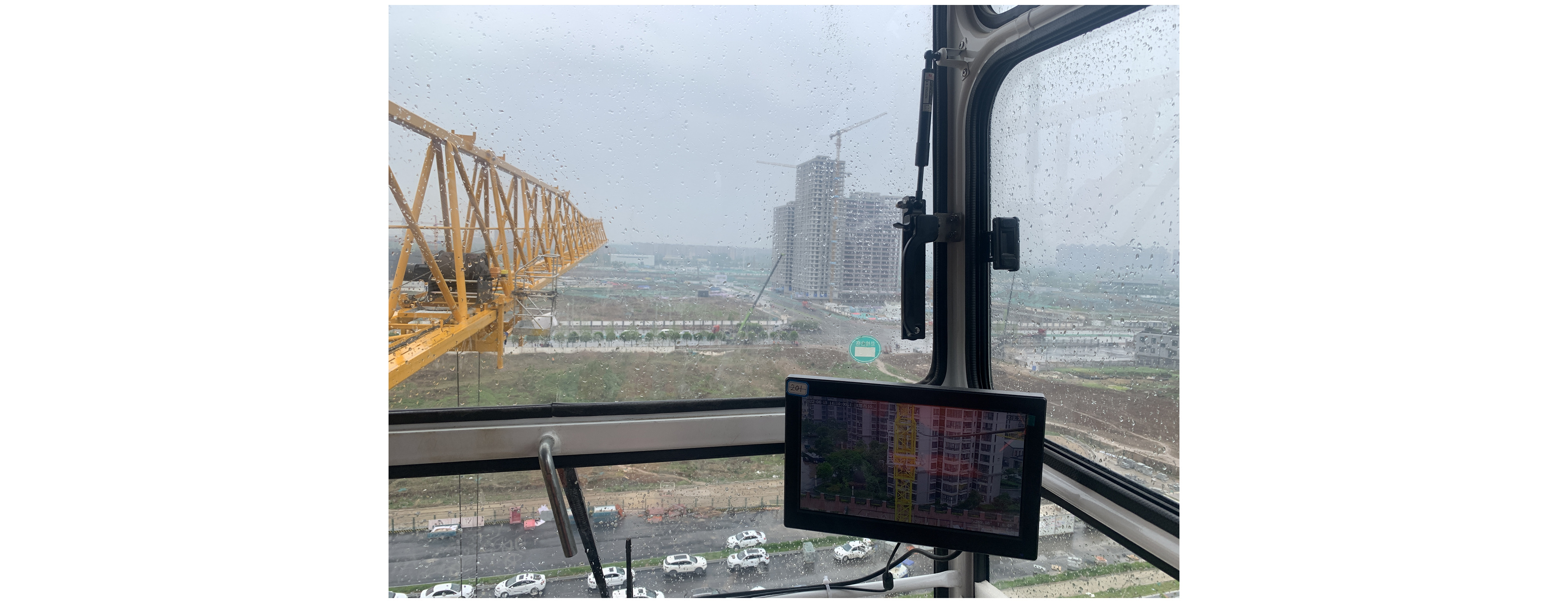

最终驾驶舱整体效果
塔机安全监测管理系统是基于传感器技术、嵌入式技术，数据采集技术、数据处理技术、无线传感网络与远程通信技术相融合的系统平台，通过前端监控装置和平台无缝融合，实现了开放式的实时塔吊作业监控。
该设备能实现多方实时监管、区域防碰撞、塔群防碰撞、防倾翻、防超载、实时报警、实时数据无线上传及记录、数据黑匣子、精准吊装、塔机远程网上备案登记等功能，特别是该仪器的后台着重加强了监管部门对塔机的管理备案程序，是新形势下，主管部门和各工地业主人性化服务，高效执法的有效手。
塔机安全监测管理系统优势
1.力矩曲线丰富 功能多样
兼容多种塔机品牌，实时监控塔机运行是的高度、称重、回转、幅度、倾角、
仰角、风速等数据。
2.塔机防碰撞功能
准确标定塔机坐标及角度后无需控制器即可实现多台塔吊的自动连接组网功能。塔群施工监控，防止塔机间碰撞，区域防碰撞设置安全有效。
3.调试方便 数据自动采集
进入调试界面后，选定指定项目然后开启塔机各项基本运行动作即可完成数据自动采集。
4.真人语音报警
在塔机驾驶员违规操作时，主机立即真人发声预警、报警并在屏幕上显示红色预警、报警项目。双管齐下，及时提醒驾驶员处理。
5.平台实时显示
塔机运行参数实时传送到平台监控系统，图文并茂，清晰明了，如临现场观摩。
西安天网云智慧工地解决方案之塔机防碰撞监控系统在工程施工阶段的应用将会为塔吊工人的安全防护系数注入源源不断的强大动力。解决设备操作不当造成的安全问题，提高了管理效率，有效促进了工地管理模式的转型升级。
