塔吊是建筑工地上最常用的一种起重设备， 也叫塔式起重机，以一节一节的接长（高）（简称“标准节”），是用来吊施工用的钢筋、木楞、混凝土、钢管等施工的原材料。塔吊也是工地上一种必不可少的起重设备。近年来，塔机在我国城市建筑中发挥着越来越重要的作用，然而也因塔式起重机没有达到国家规格或因操作员违规操作等造成了不少悲剧。而事故的频发使塔机的安全性成了最大的问题，塔机安全则是建筑工地重中之重。

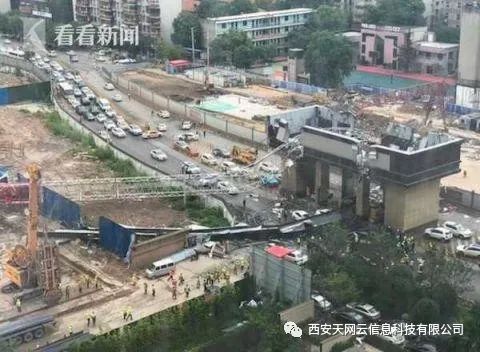

        就在上周， 6月9日早上9点钟，武昌区和平大道华夏幸福长江中心项目工地处，发生一起大型塔吊倒塌事故。据悉，当时一履带吊在起吊钢筋笼时发生侧翻，砸中路边一正在驶的车辆，造成2人受伤，已送医无生命危险。







        现代科技信息技术的高速发展，安全生产监测也随之运用而生。塔机安全监控管理系统由塔机黑匣子、塔机无线传输设备、系统平台组成，塔机黑匣子负责记录、控制、提供实时数据，塔机无线传输设备负责通过GPRS网络传输实时数据，系统平台接收到实时数据后进行实时显示、存储、处理。对塔机进行实时监控，真正做到预防为主，以避免事故发生。及时直观显示塔机各项工作状态，为塔机司机提供全面的安全信息。塔机作业全程记录，方便诊断塔机状态。智能生成各种数据统计分析报表，便于监督和管理。远程异地监控预警，及时排查事故隐患。







      本篇文章将详细介绍塔机安全监测系统功用，此系统可实时向操作者显示塔机当前的工作参数，即：起重量、幅度、力矩和起升高度等。使操作者胸中有数，改变以往靠司机个人经验估计的盲目性操作；在达到额定载荷的90%时，系统发出报警提醒操作者注意；超过额定载荷时，系统自动切断危险方向工作电源，强迫终止违章操作。

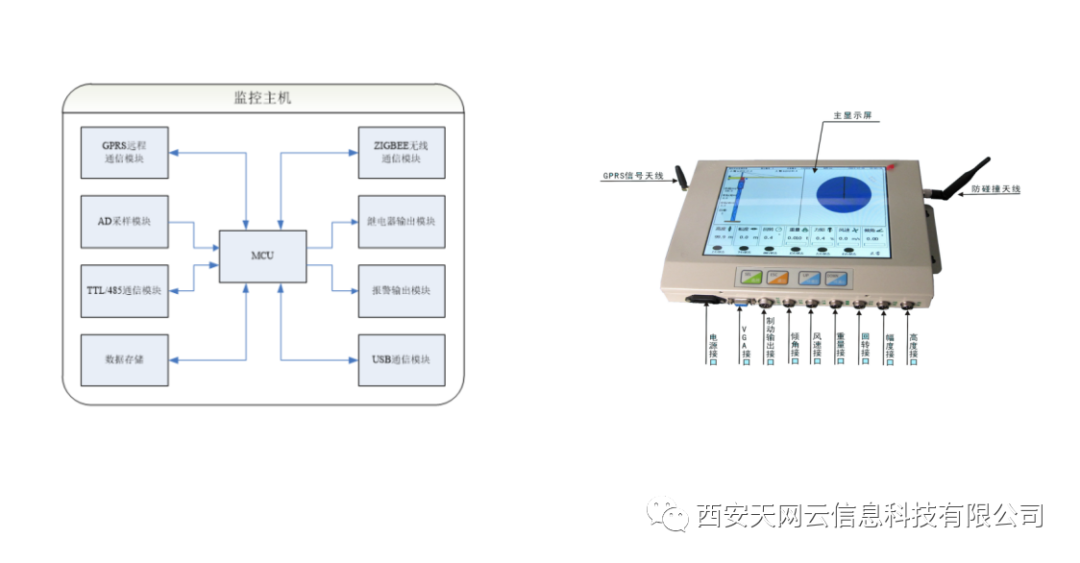

一：“黑匣子”监控主机

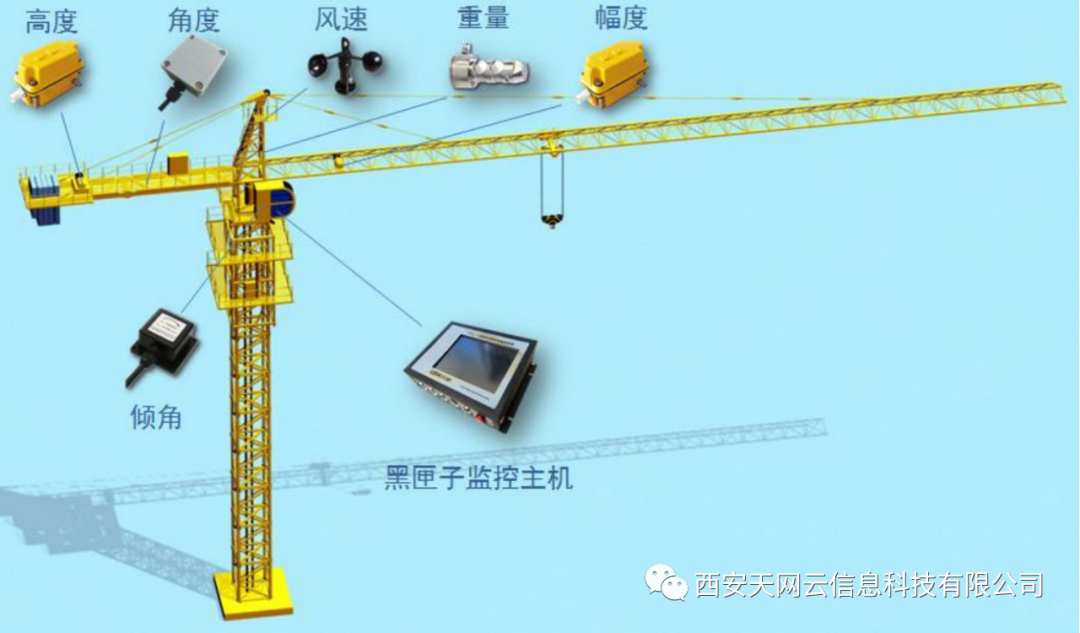

       监控主机结构如图所示，主要负责采样各路传感器信号，进行分析比较，通过显示器进行人机交互，并根据预先设置的各项参数实现相应的报警和输出控制，利用内置ZIGBEE无线通信模块实现塔机群防群控，确保塔机安全，同时通过内置GPRS模块实现远程监控和管理。

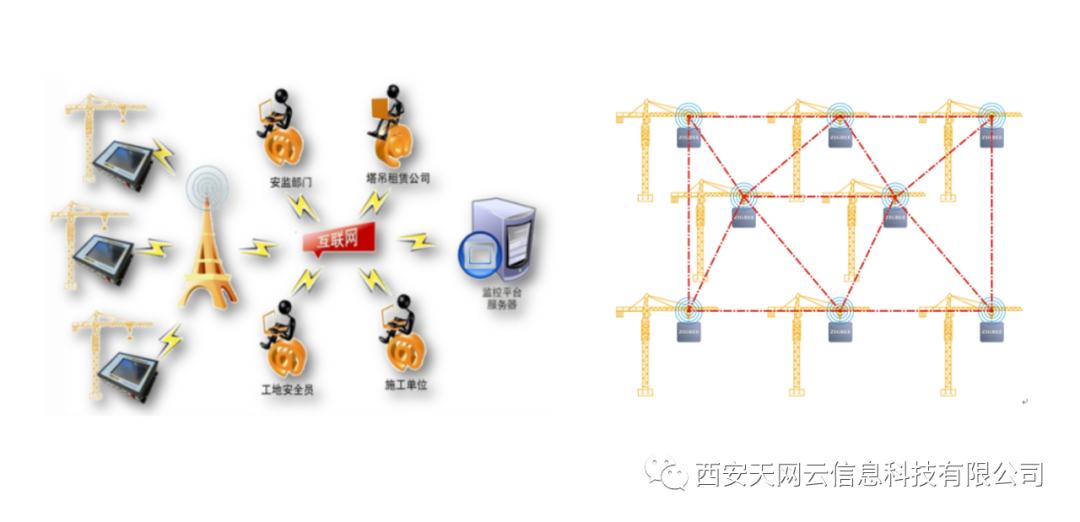

二：集群区域防撞

      如图所示，塔机集群区域防撞是通过ZIGBEE无线通信网络实现多机互访，从而获取与本塔机可能发生干涉的塔机实时工作信息，再通过运算、比较、判断做出相应的预警、报警和自动保护。

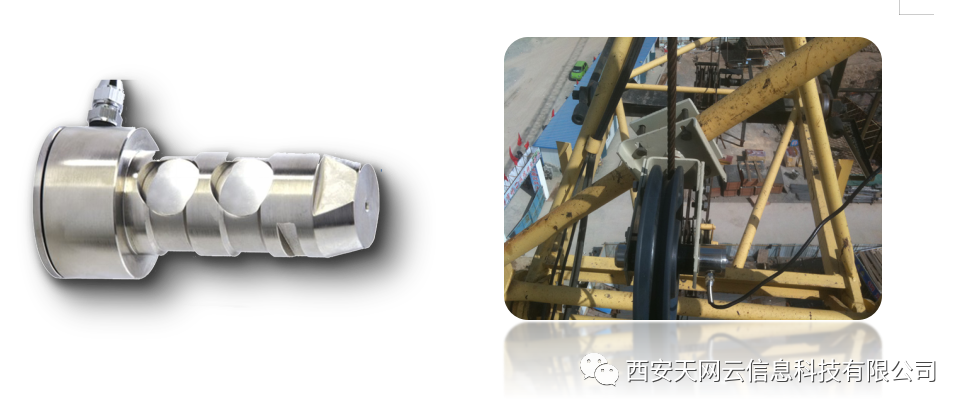

三：重量传感器

      重量传感器能够精确，快速地测量到钢丝绳传来的压力。配合专业的安装件，可以实现任何情况下不影响塔机结构的完美安装。

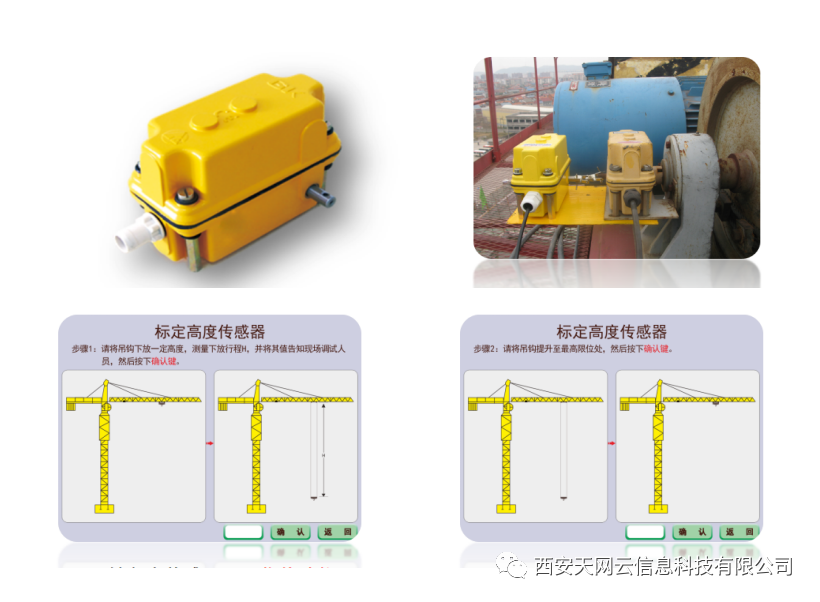

四：幅度、高度传感器

      多功能行程限位器：内置高精度的电位传感器，可以精确，快速的测量到小车的变幅距离和吊钩的下放距离。



五：回转角度传感器

   （1）电子指南针：电子指南针回转角度检测装置经过了长期现场考验，性能稳定，检测精度在0.1°，反应灵敏无滞后现象，可以用于环境防撞和多机防撞场合。

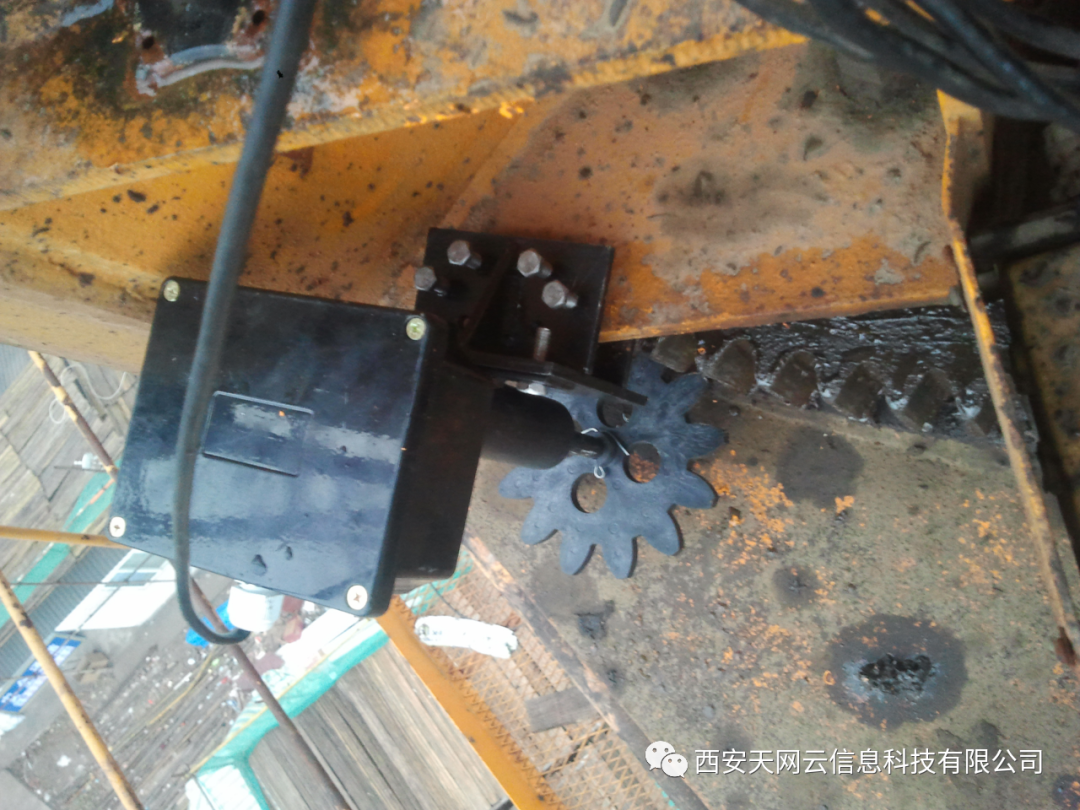

    （2）行程限位器：通过尼龙齿轮与回转齿轮啮合进行传动，安装在回转中心外檐，尼龙齿轮的模数与回转齿轮的模数相匹配，从而获取回转角度。







六：风速传感器

  铝合金的外壳包装，全封闭的防水配置，能够准确无误的测量到塔机所处环境的风速大小，并且及时反馈给监控主机作出判断。

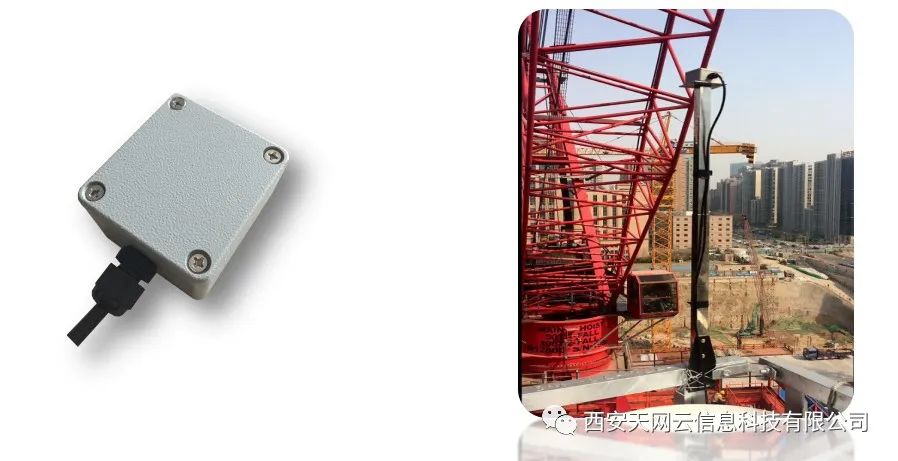

七：倾角传感器

      防倾翻传感器：全铝合金的外壳包装，结构小巧精致，只需要安装在驾驶室内，方便简洁，能够及时反馈塔机大臂的倾斜角度，防止塔机倾翻，点头等危险工作状况。

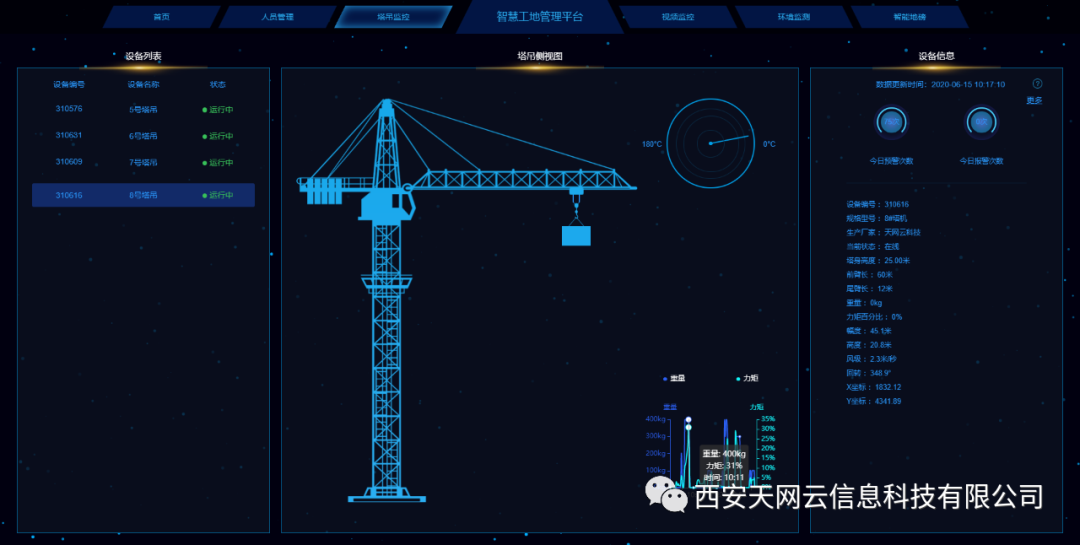

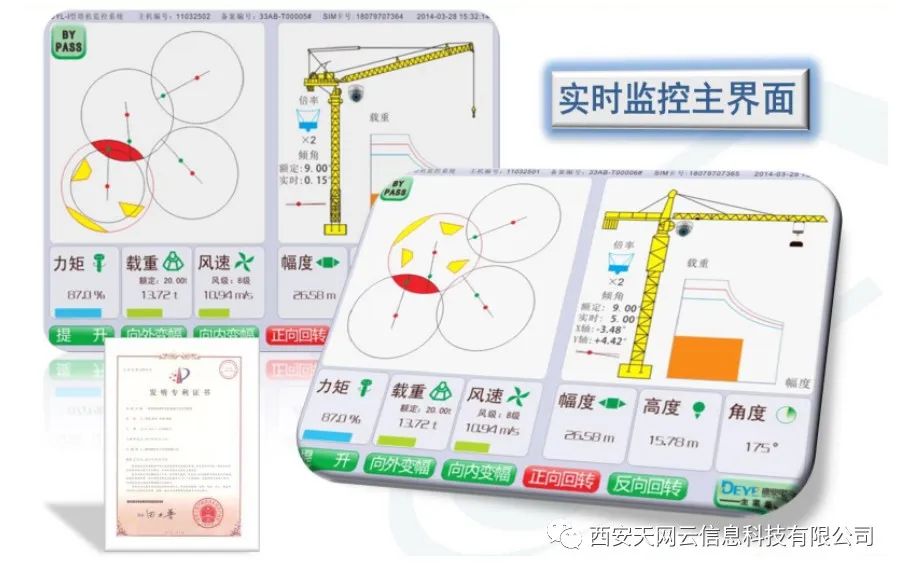

八：实时监控界面

  操作者显示塔机当前的工作参数，即：起重量、幅度、力矩和起升高度等。系统远程也可以实时查看和任意时间调取记录数据，对塔机安全维护等提供有效数据参考。







      以上是塔机安全监测系统的全部介绍，塔机安全监控管理系统主要应用于塔机的实时监控，避免因操作者的疏忽或判断失误而造成的安全事故，可极大的保证塔机的安全使用。该装置是综合运用微电子技术、信息传感技术、信息通信技术的高科技智能产品，是动态监测的数字式电子记录装置，可广泛用于载重、起重机械，实现对其工作状况的安全保护监测。西安天网云科技提供“智慧工地”完美解决方案，期待您的了解与咨询，共同守护建筑施工的"安全文明标示牌"。
